بررسی اجمالی محصول

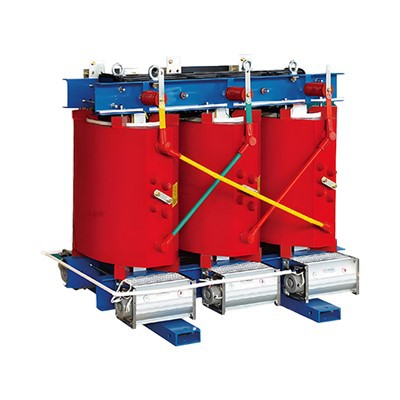

SCB11 30 - 2500} kva/10kv رزین کم از دست داده بازیگران نوع خشکی یک محصول الکتریکی با کارایی بالا است که برای تأمین نیازهای مختلف توزیع برق صنایع و برنامه های مختلف طراحی شده است. این ترانسفورماتور قدرت از نوع خشک سه فاز کم از سیم پیچ های بدون اکسیژن با استحکام بالا ، همراه با فناوری ریخته گری خلاء و فناوری پخت رزین اپوکسی در سطح نانو برای اطمینان از پیوند یکپارچه بین لایه ها و شکاف های هوای صفر استفاده می کند. علاوه بر این ، ما همچنین تست های با کیفیت مانند آزمایش تخلیه جزئی را انجام خواهیم داد (<5pC) and extreme temperature cycle testing (-40℃ to 155℃) on the transformer to ensure safe delivery to you.

نوع و معنی

دامنه کاربرد

ارتفاع نصب: بیش از 1000 متر از سطح دریا نیست.

2. شکل موج ولتاژ منبع تغذیه تقریباً سینوسی است.

3. تقارن ولتاژ منبع تغذیه چند فاز: ولتاژ منبع تغذیه متصل به ترانسفورماتور چند فاز باید تقریباً متقارن باشد.

حداکثر دما +40 درجه ؛

5. حداکثر دمای متوسط روزانه +30 درجه ؛

6. حداکثر دمای متوسط سالانه +20 درجه ؛

7. حداقل درجه حرارت -25 درجه (قابل استفاده در ترانسفورماتورهای داخلی).

استانداردهای اجرایی

GB1094.11-2007	GB1094.3-2003
GB/T 10228-2008	JB/T10088-2004
GBT17211-1998	JB/T 56009-1998

ویژگی های محصول

قدرت مکانیکی بالا

سیم پیچ ولتاژ بالا ترانسفورماتور نوع خشک ما با سیم مسی زخم شده است ، پر از فیبر شیشه ای ، و با رزین اپوکسی در زیر خلاء ریخته می شود ، که پس از پخت ، یک کل استوانه ای جامد تشکیل می دهد. سیم پیچ با ولتاژ کم یک ساختار فویل را اتخاذ می کند ، که قدرت مکانیکی را تقویت می کند ، توانایی محصول در مقاومت در برابر مدارهای کوتاه ناگهانی را بهبود می بخشد و سیم پیچ به راحتی نمی تواند ترک کند.

عملکرد عالی ضد رطوبت

سیم پیچ ترانسفورماتور نوع خشک سه فاز ما رطوبت را جذب نمی کند و گیره های هسته دارای یک لایه محافظ ضد خوردگی ویژه هستند. این بیماری می تواند به طور پایدار در رطوبت نسبی 100 ٪ و سایر محیط های سخت کار کند ، و می تواند بدون قبل از خشک شدن قبل از خاموش شدن ، به بهره برداری برسد.

محافظت کامل از کنترل دما

ترانسفورماتورهای نوع خشک که ما تولید می کنیم می توانند به یک سیستم کنترل دمای سیگنال هوشمند مجهز شوند ، که می تواند به طور خودکار دمای کار هر سیم پیچ سه فاز را در همان صفحه نمایش کنترل و نمایش دهد ، به طور خودکار فن را شروع و متوقف کند ، و همچنین می تواند زنگ هشدار ، سفر و سایر کارکردها را تنظیم کند تا محافظت قابل اعتماد برای عملکرد ایمن ترانسفورماتور فراهم کند.

پارامترهای فنی اصلی

دارای امتیاز ظرفیت (KVA)	ولتاژ			بردار گروه	بدون بار از دست دادن (W)	120 درجه بار ضرر (W)	کوتاه سیرایت Z (%)	بدون بار منحنی (%)	واحد اصلی W.T (کیلوگرم)	لرزیدن W.T (کیلوگرم)	اندازه (میلی متر)		فاصله (میلی متر)
دارای امتیاز ظرفیت (KVA)	V (KV)	چاک (%)	V (KV)	بردار گروه	بدون بار از دست دادن (W)	120 درجه بار ضرر (W)	کوتاه سیرایت Z (%)	بدون بار منحنی (%)	واحد اصلی W.T (کیلوگرم)	لرزیدن W.T (کیلوگرم)	L·W·H (بدون پوشش محافظ)	L·W·H (با پوشش محافظ)	فاصله (میلی متر)
30	6 6.3 10 10.5 11	±5 یا 2×2.5	0.4	yyn0 یا dyn11	170	675	4	2.4	310	395	670×500×695	1050×900×1000	350×450
50					240	950		2.4	385	430	670×500×755	1050×900×1050	350×450
80					330	1310		1.8	475	535	930×600×785	1300×1000×1100	550×550
100					350	1490		1.8	590	660	990×600×066	1350×1050×1150	550×550
125					410	1760		1.6	665	745	1030×600×820	1400×1050×1150	550×550
160					480	2020		1.5	750	840	1040×710×940	1400×1100×1200	660×660
200					550	2410		1.4	880	985	1090×710×960	1450×1100×1300	660×660
250					630	2620		1.4	1000	1120	1110×710×1050	1500×1100×1350	660×660
315					770	3300		1.2	1150	1325	1150×710×1100	1550×1100×1450	660×660
400					860	3790		1.2	1410	1580	1250×710×1205	1650×1150×1500	660×660
500					1020	4640		1.2	1575	1760	1280×870×1290	1650×1250×1650	820×820
630					1180	5590		1.0	1950	2180	1320×870×1380	1700×1300×1700	820×820
630					1150	5660	6	1.0	1750	1960	1370×870×1210	1750×1300×1650	820×820
800					1340	6610		1.0	2030	2300	1390×870×1360	1750×1300×1700	820×820
1000					1560	7720		1.0	2350	2650	1440×870×1460	1800×1300×1800	820×820
1250					1840	9200		1.0	2780	3100	1520×870×1580	1900×1350×1900	820×820
1600					2160	11140		1.0	3250	3640	1590×870×1620	2000×1500×1950	820×820
2000					2690	13730		0.8	3830	4310	1660×1120×1790	2000×1500×2100	1070×1070
2500					3170	16300		0.8	4350	4880	1720×1120×1910	2100×1500×2200	1070×1070

توجه:

1. تنها تنظیم برای ترانسفورماتور SC (B) 9 سری در حال تغییر ، به شرح زیر است: وزن 100 کیلوگرم افزایش می یابد ، تغییر دهنده شیر بر روی بار در سمت (A) یا جلو (B) ترانسفورماتور قرار می گیرد و طول آن 750 میلی متر افزایش می یابد.

2. دامنه نوسانات ولتاژ که می توانیم ارائه دهیم: ± 2.5 × 2.5 ٪.

3. داده های موجود در جدول فقط برای مرجع است.

پرسش

س: مدت زمان تحویل چقدر است؟

پاسخ: در طی 10 روز طبیعی. این بستگی به موارد و کمیت دارد. برای جزئیات بیشتر با ما تماس بگیرید.

س: چگونه می توان نقل قول محصول را دریافت کرد؟

پاسخ: شما می توانید از طریق اطلاعات تماس در وب سایت در هر زمان با ما تماس بگیرید. پاسخ ما را ظرف 24 ساعت دریافت خواهید کرد.

س: از چه خدمات پس از فروش می توانم لذت ببرم؟

پاسخ: ترانسفورماتور با ضمانت یک ساله همراه است. پشتیبانی فنی آنلاین طولانی مدت ، همراه با آموزش مشتری و به روزرسانی های منظم در کتابچه های نگهداری و راهنماهای فنی ارائه می شود.

س: میانگین طول عمر یک ترانسفورماتور چقدر است؟

پاسخ: طول عمر از 20 تا 40 سال است که تحت تأثیر عواملی مانند سطح نگهداری ، محیط عملیاتی و شرایط بار قرار دارد.

س: چگونه می توان پارامترهای ترانسفورماتور را تعیین کرد؟

پاسخ: ما معمولاً می توانیم پارامترها را در صفحه های ترانسفورماتور ، نقشه ها ، نقشه های طرح کلی و جداول فنی پیدا کنیم.

س: آیا ترانسفورماتورهای ناشی از روغن و ترانسفورماتورهای نوع خشک را در انبار دارید؟

پاسخ: نه ، از آنجا که ترانسفورماتورها بر اساس تقاضا به پارامترهای سفارشی نیاز دارند ، ما معمولاً پس از دریافت سفارش باید آنها را طراحی کنیم.
